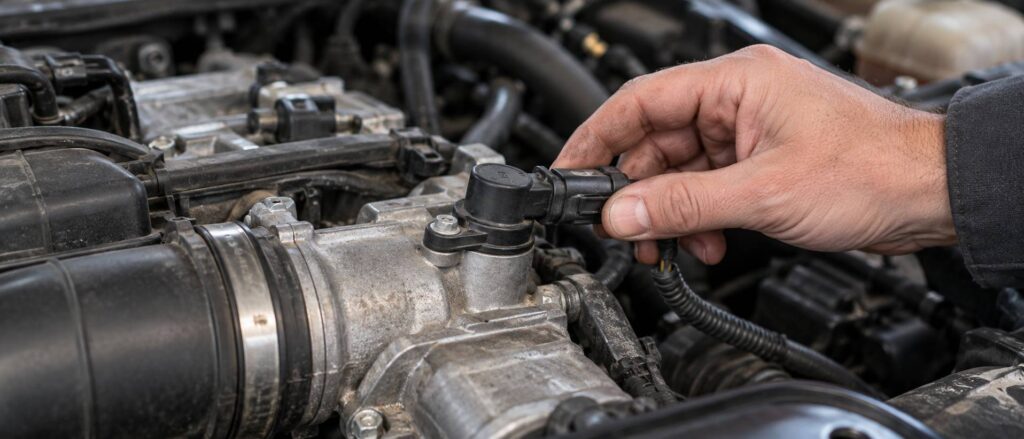

Un capteur de température mesure une chaleur locale et transmet un signal au boîtier électronique, qui peut adapter son fonctionnement ou signaler une anomalie. Dans une automobile, il ne faut pas confondre la sonde du liquide de refroidissement, utilisée par le calculateur moteur, avec une sonde interne intégrée à un module électronique.
En bref
- La surveillance thermique sert à détecter une température anormale avant qu’elle n’affecte un composant ou un système.
- Le capteur de température du liquide de refroidissement alimente le calculateur moteur en données utiles au démarrage, à l’injection et au refroidissement.
- Un capteur monté dans un boîtier électronique surveille surtout la sécurité des composants internes, notamment les circuits de puissance.
- Une valeur incohérente peut conduire à une alerte, à un fonctionnement limité ou à un diagnostic matériel complémentaire.
- Cette page traite du rôle des capteurs liés à un boîtier de gestion moteur ou à un module électronique. Elle ne remplace pas le diagnostic d’un véhicule ni la vérification de compatibilité d’un boîtier E85.
Quel rôle joue un capteur de température dans un boîtier électronique
Un capteur de température transforme une variation de chaleur en information électrique exploitable par un calculateur. Cette information peut prendre la forme d’une résistance qui varie, d’une tension ou d’une donnée numérique. Le boîtier électronique compare ensuite cette valeur à une plage de fonctionnement prévue par son fabricant.
Dans un véhicule, plusieurs capteurs peuvent mesurer des températures différentes. La sonde de liquide de refroidissement suit l’état thermique du moteur. Une sonde d’air d’admission renseigne le calculateur sur la température de l’air aspiré. Un module de puissance, une boîte automatique ou certains boîtiers de gestion peuvent aussi intégrer leur propre mesure afin de protéger leurs circuits internes.
La fonction ne consiste donc pas seulement à afficher une température sur un tableau de bord. La donnée entre dans une logique de gestion thermique. Le calculateur peut corriger une stratégie de fonctionnement, commander un ventilateur, limiter une puissance ou enregistrer un défaut lorsqu’une valeur dépasse les paramètres prévus.
Le cas du capteur de liquide de refroidissement est le plus visible pour l’automobiliste. Placé sur le circuit de refroidissement, souvent près de la culasse ou d’une sortie d’eau, il renseigne le calculateur sur la montée en température du moteur. À froid, cette information participe aux réglages de démarrage et de richesse. Lorsque le moteur est chaud, elle sert notamment à vérifier que le fonctionnement reste dans une plage cohérente.
La documentation OBD publiée par l’Environmental Protection Agency sur le diagnostic embarqué, consultée en mars 2026, décrit le rôle du système embarqué dans la détection de dysfonctionnements pouvant affecter les émissions et le fonctionnement des systèmes surveillés. Le capteur n’agit pas seul. Il fait partie d’un ensemble comprenant le calculateur, les actionneurs et les autres données disponibles.
La confusion vient souvent du mot « boîtier ». Un boîtier électronique ajouté à un véhicule, un calculateur d’origine et un boîtier de puissance industriel ne remplissent pas la même fonction. Une sonde du liquide de refroidissement n’est pas automatiquement un capteur interne au boîtier. Elle peut simplement fournir au calculateur une donnée extérieure, ensuite utilisée dans ses calculs.
Cette distinction compte aussi dans le contexte d’une conversion au superéthanol E85. Le boîtier de conversion intervient sur les informations liées à l’injection selon son homologation et son application prévue. Il ne remplace pas le calculateur d’origine, ni les organes du circuit de refroidissement. Les interactions entre données moteur et correction d’injection sont détaillées dans cette page consacrée au calculateur et au boîtier E85.
Un module correctement conçu utilise la température comme une information de contexte. Une valeur froide, stable ou élevée n’a pas la même signification selon le moteur, la température ambiante, la charge demandée et l’état des autres capteurs. Isoler un seul chiffre sans regarder les autres données peut donc mener à une interprétation erronée.
Comment la surveillance thermique protège les composants électroniques
La surveillance thermique vise à empêcher qu’une élévation durable de température ne dégrade un composant électronique ou mécanique. Dans un boîtier électronique, la chaleur peut provenir de l’environnement, de la proximité du moteur, du courant qui traverse un circuit de puissance ou d’une dissipation insuffisante. Le capteur donne au système une mesure utilisable pour réagir avant qu’une limite prévue ne soit franchie.
Un boîtier placé dans le compartiment moteur est exposé à des variations rapides. Après un démarrage par temps froid, la température ambiante peut être basse, tandis que les éléments voisins se réchauffent progressivement. Après un trajet soutenu, la chaleur accumulée dans le compartiment peut rester présente même lorsque le moteur vient d’être arrêté. La lecture thermique doit donc être analysée dans le temps, et non comme une valeur isolée.
Dans l’automobile, la réaction dépend de l’architecture du système. Le calculateur peut déclencher un ventilateur selon les informations qui lui sont transmises. Il peut également enregistrer un défaut lorsque le signal reçu est impossible, intermittent ou hors de la plage attendue. Certaines stratégies peuvent réduire certaines fonctions pour préserver la sécurité des composants, sans qu’il soit possible de déduire la cause exacte sans lecture des données de diagnostic.
Une température élevée n’indique pas automatiquement une panne du capteur. Le problème peut concerner le circuit de refroidissement, la circulation du liquide, un connecteur, un faisceau, l’alimentation électrique ou le calculateur qui interprète le signal. À l’inverse, une température affichée très basse alors que le moteur est chaud peut provenir d’un circuit ouvert, d’une connexion débranchée ou d’une mesure incohérente.
Les systèmes modernes croisent plusieurs informations. La température du liquide de refroidissement peut être comparée à la température d’air admis, au régime moteur, à la durée de fonctionnement ou à la commande du ventilateur. Ce recoupement permet de distinguer une montée normale en température d’une donnée qui ne suit aucune logique physique apparente.
Les effets pratiques d’une information thermique erronée peuvent toucher différents réglages. Le calculateur peut adapter le mélange air-carburant, la stratégie de ralenti ou certaines phases de démarrage. Le rôle du mélange ne se réduit toutefois pas à une seule sonde. La pression, le débit ou la position du papillon font aussi partie des données possibles. Le fonctionnement d’une sonde chargée de contrôler la combustion est expliqué dans l’article sur la sonde lambda en conversion E85.
Dans un système de conversion E85 homologué, les conditions de température peuvent avoir une influence sur les corrections prévues au démarrage ou pendant la phase de chauffe, selon la documentation spécifique du dispositif. Cette donnée ne permet pas de déclarer un véhicule compatible ou incompatible. Seule la liste publiée par le fabricant du boîtier, avec le code moteur correspondant, peut donner ce verdict.
La protection contre la surchauffe ne dépend jamais d’une promesse générale. Elle repose sur la cohérence entre le capteur, le faisceau, le calculateur, le circuit de refroidissement et les seuils programmés par le constructeur. Lorsqu’un voyant rouge de température s’allume, continuer à rouler revient à ignorer une alerte dont la cause n’est pas encore identifiée.
Quels types de capteurs de température sont employés selon les équipements
La technologie choisie dépend du milieu de mesure, de la précision recherchée, de la vitesse de réaction et de l’électronique qui reçoit le signal. Dans les véhicules de tourisme, les sondes de liquide de refroidissement utilisent fréquemment une thermistance. Dans l’industrie, les capteurs à résistance et les thermocouples sont aussi courants lorsque les contraintes de température ou de stabilité sont différentes.
Une thermistance NTC, pour coefficient de température négatif, voit sa résistance diminuer lorsque la chaleur augmente. Ce principe est largement adapté aux systèmes de gestion moteur, car le calculateur peut lire la variation du signal et la convertir en température. Une thermistance PTC évolue dans le sens inverse et peut être utilisée dans d’autres applications de contrôle ou de protection.
Les détecteurs à résistance, souvent désignés par le sigle RTD, reposent sur la variation de résistance d’un métal. Le platine est fréquemment employé dans les équipements où la stabilité et la précision sur une longue durée sont recherchées. Cette technologie apparaît davantage dans l’instrumentation et l’automatisation industrielle que dans les sondes automobiles ordinaires de liquide de refroidissement.
Les thermocouples associent deux métaux distincts et produisent une tension liée à l’écart de température. Leur domaine d’emploi est large, notamment dans des environnements pouvant atteindre des températures élevées. Ils nécessitent une interprétation adaptée de la mesure et ne doivent pas être confondus avec la sonde NTC généralement rencontrée dans le circuit de refroidissement d’un véhicule courant.
Les capteurs à semi-conducteurs peuvent fournir une tension ou un signal numérique proportionnel à la température. Leur format compact les rend utiles dans des modules électroniques, des cartes de puissance ou des dispositifs d’automatisation industrielle. Ils permettent à un boîtier de surveiller sa propre température, ce qui n’est pas la même mission que mesurer le liquide circulant dans un moteur.
| Technologie | Principe de mesure | Usage fréquent | Apport pour la gestion thermique | Source consultée | Relevé le |
|---|---|---|---|---|---|
| Thermistance NTC | Résistance qui baisse lorsque la température monte | Sonde de liquide de refroidissement automobile | Transmission rapide d’une donnée au calculateur moteur | Documentation capteurs Bosch Mobility | mars 2026 |
| Thermistance PTC | Résistance qui augmente avec la température | Protection et contrôle électrique | Détection d’une élévation thermique dans certains circuits | National Institute of Standards and Technology | mars 2026 |
| RTD | Variation de résistance métallique | Instrumentation et process industriels | Mesure stable pour surveillance continue | National Institute of Standards and Technology | mars 2026 |
| Thermocouple | Tension créée par deux métaux différents | Milieux industriels à température élevée | Large plage de mesure | National Institute of Standards and Technology | mars 2026 |
Le tableau distingue des familles de technologies, pas des références interchangeables. Une sonde se choisit selon la connectique, la courbe de réponse, le filetage éventuel, le type de signal et la référence prévue pour l’équipement. Remplacer une sonde par une pièce de technologie proche mais non conforme peut produire une mesure erronée, même si le connecteur paraît compatible.
Le capteur n’est donc pas une pièce universelle. Dans un boîtier électronique, la bonne mesure dépend autant de son emplacement que de sa technologie. Une sonde installée près d’une source de chaleur ne donnera pas la même information qu’une sonde placée dans un flux de liquide ou dans un volume d’air.
Quels symptômes peuvent orienter vers un diagnostic matériel du capteur
Un diagnostic matériel commence par un constat précis. Un voyant de température, un ventilateur qui fonctionne de façon inhabituelle, une jauge instable, un démarrage difficile ou un affichage incohérent peuvent justifier un contrôle. Aucun de ces signes ne prouve à lui seul que le capteur est défaillant.
Une température extrêmement basse affichée alors que le moteur fonctionne depuis longtemps peut signaler une rupture de signal ou une donnée non plausible. Une température qui grimpe brutalement peut révéler une surchauffe réelle, mais aussi un défaut de connectique, de câblage ou de capteur. Le contexte compte autant que la valeur visible sur un outil de lecture.
La première vérification relève de l’observation. Une prise mal enclenchée, de l’oxydation, un fil abîmé ou une fuite de liquide à proximité de la sonde peuvent altérer le signal. Cette étape ne demande pas de conclure à la panne. Elle permet simplement de vérifier si le capteur est alimenté et relié dans des conditions visuellement cohérentes.
Un lecteur OBD peut afficher la température du liquide de refroidissement remontée par le calculateur. Cette donnée est utile lorsqu’elle est rapprochée de l’état du moteur. Une lecture qui reste identique du démarrage jusqu’à la chauffe complète, ou qui change de manière impossible, mérite un contrôle plus poussé. Elle ne dispense pas d’examiner les autres éléments du circuit.
Le contrôle à l’ohmmètre est parfois évoqué pour les sondes à thermistance. La méthode nécessite la courbe de résistance fournie pour la référence exacte de la pièce. Sans cette courbe, comparer une valeur brute en ohms à un chiffre générique trouvé en ligne ne permet pas d’établir un diagnostic fiable. Les valeurs varient selon les fabricants et les architectures électroniques.
Une mesure électrique doit être effectuée dans des conditions sécurisées et avec un équipement adapté. Débrancher un capteur moteur chaud, ouvrir un circuit sous pression ou intervenir sans connaître le montage peut créer un risque de brûlure ou de projection de liquide. Le diagnostic d’un système de refroidissement dépasse la seule lecture électronique lorsqu’une surchauffe est possible.
La liste suivante permet de séparer les symptômes observables des conclusions hâtives.
- Une jauge incohérente peut provenir du capteur, du faisceau, du tableau de bord ou de l’interprétation du calculateur.
- Un ventilateur lancé en permanence peut correspondre à une stratégie de protection, sans identifier seul l’élément en cause.
- Un voyant rouge de température impose un arrêt en sécurité et une vérification du circuit avant toute reprise de route.
- Un défaut mémorisé par l’OBD oriente le contrôle, mais ne remplace pas l’examen du capteur et de ses connexions.
- Un problème de démarrage à froid peut mobiliser plusieurs informations moteur, dont la température, l’air et l’injection.
La question du démarrage demande une prudence particulière avec le superéthanol E85. Une température extérieure basse peut modifier les conditions de fonctionnement, mais une difficulté de démarrage ne permet pas d’accuser automatiquement une sonde. Les paramètres concernés sont présentés dans cette page sur le démarrage à froid avec l’E85.
Lorsqu’un voyant rouge indique une température excessive, le bon geste n’est pas de chercher à l’effacer avec un appareil de diagnostic. Le voyant traduit une information à traiter. L’effacement d’un code ne répare ni une sonde défaillante, ni un faisceau endommagé, ni un défaut réel du système de refroidissement.
Pourquoi la température ambiante et les données moteur doivent être lues ensemble
La température ambiante influence la vitesse à laquelle un moteur et son environnement électronique atteignent leur régime thermique. Un véhicule stationné dehors par temps froid ne démarre pas dans les mêmes conditions qu’un véhicule garé dans un espace tempéré. Cette différence ne constitue pas une anomalie : elle fait partie des données que les stratégies de gestion moteur doivent intégrer.
Le calculateur ne décide pas sur la seule base d’un capteur. Il utilise, selon l’architecture du véhicule, les informations de régime, de pression, d’air admis, de position d’accélérateur, de charge et de température. La cohérence de ces signaux permet de construire une représentation plus complète de la situation de fonctionnement.
Cette logique est également valable dans les équipements industriels. Un capteur placé dans une armoire de commande peut signaler une hausse de température interne. Le système peut alors augmenter une ventilation, ralentir un équipement, journaliser l’événement ou déclencher une alarme. L’objectif est la protection des circuits, mais aussi la continuité de service et la maintenance préventive.
La maintenance préventive ne signifie pas qu’un capteur annonce à lui seul une panne future certaine. Elle consiste à suivre des dérives : une température anormalement élevée à charge équivalente, un échauffement plus rapide qu’auparavant ou une différence persistante entre deux mesures liées au même processus. La valeur apparaît alors comme un indice, pas comme un verdict autonome.
Dans le domaine automobile, cette démarche peut éviter d’attendre qu’une alerte majeure survienne. Une température moteur qui paraît irrégulière, un ventilateur qui se déclenche à contretemps ou une donnée OBD sans logique sont des motifs suffisants pour demander une vérification du système concerné. Les réparations possibles ne doivent pas être anticipées à distance, car leur nature dépend du véhicule et du défaut effectivement constaté.
Un boîtier électronique ajouté lors d’une conversion E85 ne doit pas être présenté comme une solution aux pannes thermiques du véhicule. Il n’a pas vocation à réparer un défaut de refroidissement, une sonde de température ou un faisceau. Le cadre pertinent reste celui du dispositif homologué pour un véhicule et un moteur précisément identifiés, sans extrapolation vers des usages mécaniques qui lui sont étrangers.
La température joue aussi un rôle indirect dans les corrections d’injection. Une information de chauffe fiable aide le calculateur à ajuster ses stratégies de fonctionnement. Les injecteurs restent toutefois des organes distincts, avec leur propre rôle dans l’alimentation du moteur. Leur interaction avec le carburant est développée dans l’article consacré aux injecteurs et au carburant E85.
Les documents consultés pour cet article sont des ressources techniques publiées par des organismes et fabricants, relevées en mars 2026. Ils décrivent des principes de mesure et de diagnostic ; ils ne vérifient ni l’état d’un véhicule particulier ni la compatibilité d’un boîtier de conversion sur un code moteur donné.
Avant de remplacer une pièce ou de valider un devis, relevez la référence exacte du véhicule, faites contrôler la donnée remontée par le calculateur et demandez que le diagnostic distingue la sonde, son faisceau et le circuit qu’elle surveille.
Un capteur de température et une sonde de température désignent-ils la même pièce ?
Dans le langage automobile courant, les deux termes désignent souvent le même organe de mesure. La référence exacte, son emplacement et le circuit concerné doivent toutefois être vérifiés, car un véhicule peut comporter plusieurs capteurs thermiques.
Une sonde de température défectueuse peut-elle allumer un voyant moteur ?
Oui. Une donnée incohérente ou un défaut de circuit peut être enregistré par le calculateur et provoquer un voyant. Le voyant ne permet pas, à lui seul, de déterminer si la cause est la sonde, la connectique, le faisceau ou un autre élément.
Le boîtier E85 remplace-t-il le capteur de température du moteur ?
Non. Un boîtier E85 homologué intervient dans le périmètre prévu par son fabricant pour le véhicule concerné. Il ne remplace pas le capteur de liquide de refroidissement, le calculateur d’origine ni les éléments du circuit de refroidissement.
Peut-on rouler avec un voyant rouge de température allumé ?
Non. Un voyant rouge associé à la température ou au liquide de refroidissement impose de s’arrêter en sécurité afin d’éviter de poursuivre avec un moteur potentiellement en surchauffe. La cause doit ensuite être identifiée.
